新闻动态

武汉蓝欧加固公司包钢和粘钢的区别到底有哪些?

2019-08-20 20:07:48 lojg

武汉蓝欧加固公司包钢和粘钢的区别到底有哪些?

包钢和粘钢最主要的区别在于:包钢有焊接而粘钢没有焊接。

由于张贴钢板的结构胶怕高温,所以只要有焊接的作业就必须先安装钢板,安装完毕后再封边进行后灌注胶作业。

包钢又名后灌注粘钢法

武汉包钢加固公司

外包钢

一、外包钢简介

包钢加固是在构件外包以型钢的加固办法,习惯上将其分为干式和湿式外包钢加固

钢构套的构造应符合下列要求:

1、角钢不宜小于L50×6;钢缀板截面不宜小于40mm×4mm,缀板距离不该大于单肢角钢的截面最小回转半径的40倍(≤40γmin),且不该大于400mm;

2、当选用环氧树脂化学灌浆张贴外包钢加固时,钢缀板宜紧贴混凝土外表并与角钢平焊衔接。当选用乳胶水泥浆张贴外包钢加固时,扁钢箍可焊于角钢外面。乳胶的含量不该少于5%。水泥一般选用425号硅酸盐水泥。

二、干式外包钢

干式外包钢,就是指把型钢直接外包于原构件,与原构件间没有粘结;或虽填塞有水泥砂浆,但不能确保结合面剪力有用传递不能整体作业,只能独自受力的外包钢加固办法。4、干式外包钢加固工艺

⑴用卡具从x和y两个方向将角钢卡贴于构件预订部位,并校准。

⑵将扁钢箍或钢筋与角钢焊接(搭焊)固定。

⑶钢架杆件与构件之间的缝隙用1:2水泥砂浆干捻塞紧、填实。

外包钢加固,钢架外表应进行防腐处理,最简单有用的办法是用1:3水泥砂浆,抹25mm厚保护层。

三、湿式外包钢加固

所谓湿式外包钢加固,就是在型钢与原构件间填塞乳胶水泥张贴或以环氧树脂化学灌浆等办法粘结,将两者粘结成整体作业一起受力的加固办法。

施工关键

1、构件外表处理

为增强结合才能,湿式外包钢构件,应凿去结合面风化酥松层、碳化锈裂层及严峻油污层,直至彻底露出坚实底层(平式外包钢可免去此道工序)。在此基础上将结合面打磨平整,四角磨出小圆角,并用钢丝刷刷毛,用压缩空气吹净。角钢及箍板结合面应除锈,并打磨出金属光泽,然后用丙酮、二甲苯等洗涤剂擦净。

2、环氧树脂灌浆工艺

⑴用卡具将角钢及扁钢箍卡贴于构件预订结合面,经校准后彼此焊接(平焊)固定。

⑵用环氧胶泥将型钢架悉数构件边缘缝隙嵌补严密,在利于灌浆的适当位置钻孔,张贴灌浆嘴(一般在较低处),并留出排气孔,距离为 2~3m。待胶泥彻底固结后,通气试压。

⑶以0.2~0.4MPa压力将环氧树脂浆从灌浆嘴压入;当排气孔出现浆液后停止加压,以环氧胶泥封堵排气孔;再以较低压力维持10min以上,以环氧胶泥堵孔。以此,由下至上,由左至右,顺次进行灌注,直至悉数灌完停止。留意,灌浆后不该再对钢架进行锤击、移动和焊接。

3、乳胶水泥张贴工艺

⑴配制乳胶水泥浆,乳胶(聚醋酸乳液)含量为水泥重量的5%~10%,水泥一般选用425号硅酸盐水泥,加水适量,拌组成粘稠膏状体。

⑵将乳胶水泥浆刮抹于构件及角钢的预订贴合面上,厚约3~5mm,立行将角钢张贴上,并用卡具在x和y两个方向将角钢卡紧,校准,卡具距离不宜大于500mm。

⑶将扁钢箍或钢筋箍与角钢焊接(搭焊)固定。留意,分段施焊,整个焊接宜在胶浆初凝前完结。

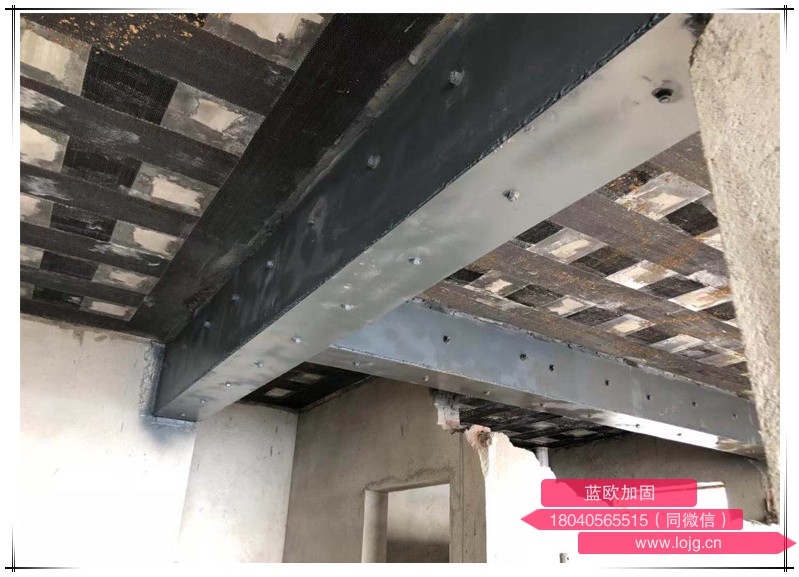

粘钢加固

一、粘钢加固简介:

张贴钢板加固法是选用修建结构胶,依据加固补强的规划要求将钢板、型钢等直接张贴结构需加固的外表。使张贴的钢板同原有结构起一起效果, 到达加固和增强愿结构的强度和刚度的目的有用地进步结构的承载力,增强抗剪、抗振和稳定性,改进受力状态。原结构自重添加极微;不改动原结构的方式;施工周期短,24小时可拆模,72小时可正常运用;施工时可不停产、不停工。

二、结构粘钢加固办法的优点:

1、坚固耐用:通过多年来的工程实践,已经证明彻底能确保加固工程的质量,结构的强度和刚度都能满意规划的要求。 施工工艺精巧,质量优异,工程合格率为100%。胶粘剂30年老化实验耐久功能满意要求。粘钢加固后的结构实验,也证明强度和刚度的规划办法是正确的和牢靠的。

2、施工快速:在确保粘钢加固结构质量的前提下,快速完结施工任务,并能依据业务要求,在不停产不影响运用的情况下完结施工,受到用户的遍及赞扬。

3、简练轻巧:与其它加固办法比较,粘钢加固的施工,干净利落,比较简便,现场无湿作业。完结加固后的结构外观不改动,比较轻巧,钢板薄,结构自重添加极微,不会导致修建物内其他构件的连锁加固。

4、灵活多样:粘钢加固法的适应性很强,能够处理生产上和生活上各种有关问题。张贴钢板的计划多种多样,灵活奇妙。还可张贴型钢、加固钢结构及砖砌体结构等。

5、经济合理:由于施工快,防止或减少工厂停产时间,节约加固资料,与其它加固办法比较,粘钢加固的费用大为节约,经济效益很高。

灌注张贴钢板加固

灌注张贴钢板加固技能的概要

灌注张贴钢板加固技能是在外包钢加固中,将通过加工处理好的钢板用专用锚具锚固在混凝土;选用专用封缝剂将钢板边缘、接头、锚固部位等密封好,一起安装固定好注入管和排气管;将混合均匀的低粘度灌注胶用脚踏式注入机进行灌注。这种办法是利用灌注胶的优越粘接功能,促进钢板和混凝土紧密有用地结组成一体,进而进步混凝土强度的一种加固办法。

首先用的胶就不相同,粘钢:胶体要稠,填料都,包钢用的胶是灌注进去的填料少。其次:施工工艺不相同,粘钢,是先涂胶后锚固,包钢是先留好空隙,在注胶。关于焊接的要求不相同,由于大部分胶体的主要成分仍是有机环氧类的,这样胶体就怕高温,所以呢关于有焊接要求的应该采取包钢施工办法,关于不要求焊接的仍是粘钢了,再者,从本钱比较来看很显然粘钢是比较[廉价的,无论是胶体资料仍是施工人工方面都有很大的优势。

武汉粘钢加固公司

简单的说:

1.粘钢法是指粘钢板,一般用来加固梁。

2.包钢是指粘角钢,一般用来加固柱。一般包住柱子四角即可。

依据规范和规程,两者钢板适用厚度悉数都为2-6mm(事实上很多加固工程选用到了8-12mm,有的纯粹是没有核算,胡乱用,没有必要。)

称号:粘钢加固

  粘钢加固技能适用于接受静力效果的一般受弯及受拉构件。加固后的构件重量添加或减少;一起不影响构筑物的运用净空,不改动构件外形;且衔接处受力均匀,不会产生应力会集。张贴钢板加固施工快速、现场无湿作业或仅有抹灰等少量湿作业,对生产和生活影响小,且加固后对原结构外观和原有净空无明显影响,但加固效果在很大程度上取决于胶粘工艺与操作水平;适用于接受静力效果且处于正常湿度环境中的受弯或受拉构件的加固。

适用范围:

1.本办法适用于接受静力效果的一般受弯及受拉构件。

2.本办法以环境温度不超过60℃,相对湿度不大于70%及无化学腐蚀的适用条件为限,否则应采取有用防护办法。

3.本办法所用胶粘剂是指有充分实验依据且功能满意运用要求的,并通过国家有关部门判定的结构胶。

4.当构件的混凝土强度低于C15,不宜选用本办法进行加固。

结构粘钢加固详细在什么情况下应用

(1)钢筋焊接点开裂加固

(2)施工中漏放钢筋加固

(3)混凝土标号达不到,进步结构强度加固

(4)加层抗震加固

(5)阳台根部开裂加固

(6)牛腿接点加固

(7)悬挂式吊车梁进步荷载加固

(8)楼面荷载会集力加固

(9)火灾后梁柱砼烧坏加固

(10)混凝土柱子牛腿开裂加固

(11)桥式吊车梁加固

(12)薄腹梁开裂加固

(13)爆破冲击波损坏梁体加固

(14)进步楼面荷载加固

(15)屋架梁下弦腐蚀严峻露筋加固

(16)断梁加固

(17)截柱加固

(18)减震加固

(19)梁柱受化学腐蚀的粘钢加固

(20)旧房改造归纳加固

(21)生命线修建物抗震加固

(22)剪力墙开1.6M以下的圆洞加固,开1M X 2M以下的门洞加固

(23)桥梁开裂、旧桥修理加固

(24)进步柱子承载力处理柱子轴压比超支加固

称号:包钢加固

  包钢加固亦称粘结外包型钢加固法,钢筋混凝土梁柱外包型钢加固称之为包钢加固。当以乳胶水泥张贴或以环氧树脂化学灌浆等办法张贴时,称之为湿式包钢加固。该法受力牢靠、施工简便、现场作业量较小,但用钢量较大,且不宜在无防护的情况下用于600C以上高温场所;适用于运用上不允许明显增大原构件截面尺寸,但又要求大幅度进步其承载才能的混凝土结构加固。

  适用范围:

1.本办法适用于接受静力效果的一般受弯及受拉构件。

2.本办法以环境温度不超过60℃,相对湿度不大于70%及无化学腐蚀的适用条件为限,否则应采取有用防护办法。

3.本办法所用胶粘剂是指有充分实验依据且功能满意运用要求的,并通过国家有关部门判定的结构胶。

4.当构件的混凝土强度低于C15,不宜选用本办法进行加固。

粘钢主要是靠钢板与构件间的粘结力来加强原有构件的承载力

而包钢是用机械的办法(焊接或螺栓衔接 )在混凝土构件的周围加钢板,相当于加达了构件的截面高度,两者的原理是相同的
